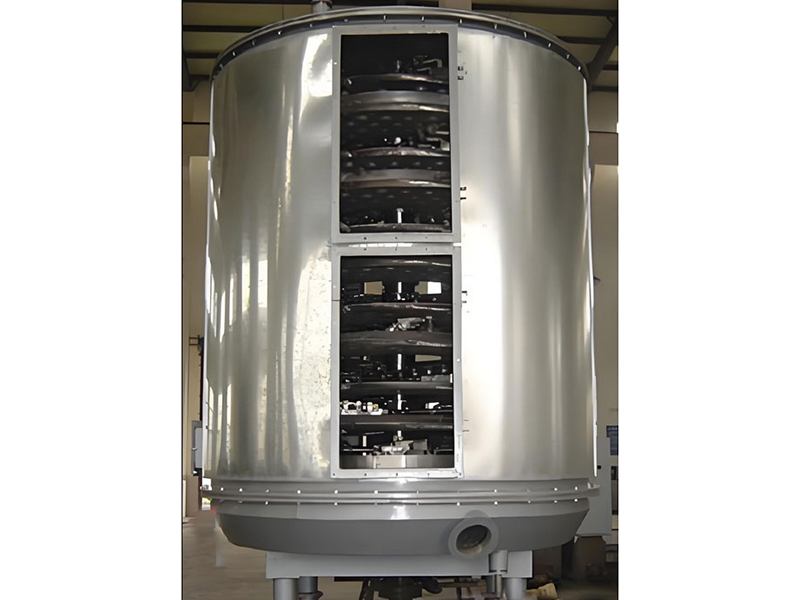

Secador de placa continua

Esta serie de secador de placa continua está compuesta de unidades de secado que son altamente eficientes. Estos secadores son ideales para una variedad de aplicaciones industriales diferentes y se producen en tres categorías principales: presión normal, cerrada y de vacío. Con un área de secado de 4 a 180 metros cuadrados, tenemos cientos de modelos y varios dispositivos auxiliares para cumplir con todos sus requerimientos de secado.

Material a secarse

Secado, descomposición de calor, combustión, enfriamiento, reacción y sublimación
1. Químicos orgánicos
2. Químicos minerales
3. Farmacéuticos y alimenticios
4. Alimentos y fertilizantes

Solicite una cotización

Parámetros

Especificaciones	Diámetro/mm	Altura /mm	Área de secado/ m2	Energía / KW	Especificaciones	Diámetro /mm	Altura /mm	Área de secado / m2	Energía / KW
1200/4	1850	2608	3.3	1.1	2200/18	2900	5782	55.4	5.5
1200/6		3028	4.9	1.1	2200/20		6202	61.6	5.5
1200/8		3448	6.6	1.5	2200/22		6622	67.7	7.5
1200/10		3868	8.2		2200/24		7042	73.9
1200/12		4288	9.9		2200/26		7462	80
1500/6	2100	3022	8	2.2	Aug-00	3800	4050	48	11
1500/8		3442	10.7		Oct-00		4650	60
1500/10		3862	13.4		Dec-00		5250	72
1500/12		4282	16.1	3	3000/14		5850	84
1500/14		4702	18.8		3000/16		6450	96
1500/16		5122	21.5		3000/18		7050	108	13
Jun-00	2900	3262	18.5	3	3000/20		7650	120
Aug-00		3682	24.6		3000/22		8250	132
Oct-00		4102	30.8		3000/24		8850	144
Dec-00		4522	36.9	4	3000/26		9450	156	15
2200/14		4942	43.1	4	3000/28		10050	168
2200/16		5362	49.3	5.5	3000/30		10650	180

Principio de funcionamiento

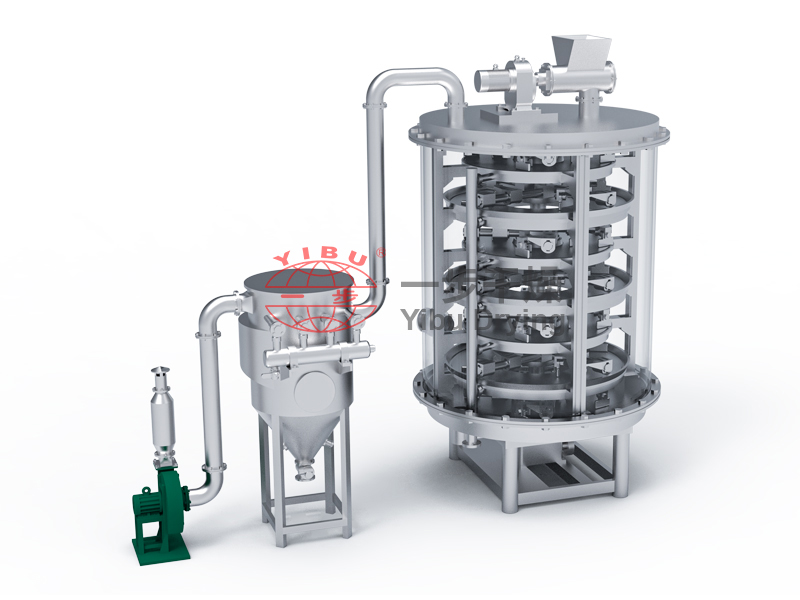

Los materiales húmedos se alimentan continuamente por medio de la capa de secado superior al secador. Se revuelven continuamente en la cámara de secado mientras el calor se introduce al sistema y la humedad evaporada se descarga por la parte superior. La capacidad de secado puede aumentar enormemente al agregar dispositivos suplementarios como calentadores con aletas, condensadores para recuperación de solventes, filtros de polvo y ventiladores de succión.

Características

(1) Control fácil, amplias aplicaciones

Regula el grosor de los materiales, la velocidad de rotación del eje principal, el número de brazos de grada, el estilo y el tamaño que las gradas consiguen para mejorar los procesos de secado.
Cada capa de la placa de secado puede alimentarse con medios fríos o calientes individualmente para calentar o enfriar materiales.
El tiempo de permanencia de los materiales puede ajustarse con precisión.
La dirección de flujo simple de los materiales no posee flujo de retorno y mezclado para un secado más uniforme.

(2) Operación simple y fácil

El inicio/interrupción del secador es simple.
Luego de que se detiene la alimentación de material, pueden descargarse fácilmente de la secadora con gradas.
Se pueden llevar a cabo una limpieza cuidadosa y observación dentro del equipo por medio de una ventana de visualización a gran escala.

(3) Consumo de energía bajo

Eje principal de baja velocidad y poca energía requeridas para el sistema de transporte.
Secado por calefacción de conducción por lo que posee alta eficiencia de calentamiento y bajo consumo de energía.

(4) Buen ambiente operativo, el solvente puede recuperarse y la descarga de polvo cumple con los requerimientos de escape.

Tipo de presión normal: flujo de aire de baja velocidad dentro del equipo.
Tipo cerrado: equipado con un dispositivo de recuperación de solvente que puede recuperar solvente orgánico fácilmente del gas cargado de humedad.
Tipo de vacío: si el secador de placa está operando bajo un estado de vacío, es especialmente ideal para el secado de materiales sensibles al calor.

(5) Instalación fácil y área de ocupación pequeña

El secador se entrega en una pieza para instalación fácil.
Las placas de secado se arreglan por capas y se instalan de forma vertical para una mayor área de superficie de secado.

Placa de secado

Diseño de presión: la general es de 0.4MPa, la máxima puede alcanzar 1.6MPa.
Presión operativa: la general es menor a 0.4MPa, la máxima puede alcanzar 1.6 MPa.
Medio de calefacción: vapor, agua caliente, aceite. Cuando la temperatura de secado de las placas es de 100°C, el agua caliente puede utilizarse;
cuando es de 100°C~150°C, será vapor de agua saturado ≤ 0.4MPa o gas-vapor, y cuando es de 150°C~320°C, será aceite;
cuando es > 320°C, se calentará por electricidad.

Sistema de transmisión de material

Revolución de travesero frontal: 1~10 rpm, electromagnetismo de temporización de transductor.
Brazo de grada: Hay de 2 a 8 piezas que pueden fijarse en el travesero trasero en cada capa.
Hoja de grada: La hojas flotan juntas para mantener el contacto.
Rodillo: Los rodillos rotan continuamente para prevenir que los materiales se aglutinen.

Carcasa

Presión normal: No disponible
Sellada: Carcasa cilíndrica, puede manejar 5KPa.
Vacío: Carcasa cilíndrica, puede soportar una presión exterior de 0.1MPa.

Calentador de aire

Normal para la aplicación de la capacidad de evaporación grande para incrementar la eficiencia de secado.
