Granuladora de secado por atomización

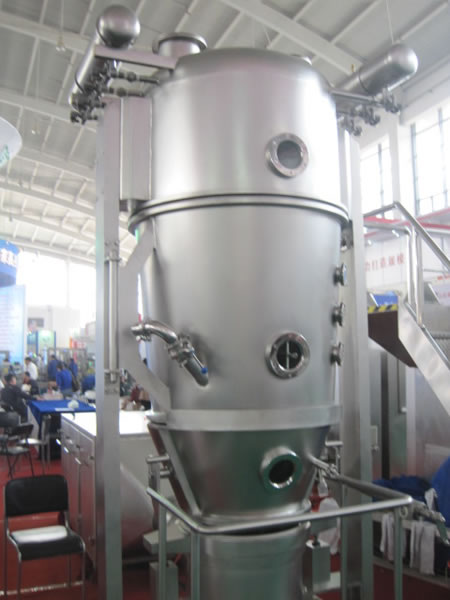

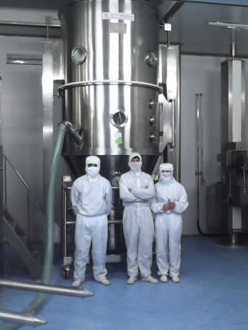

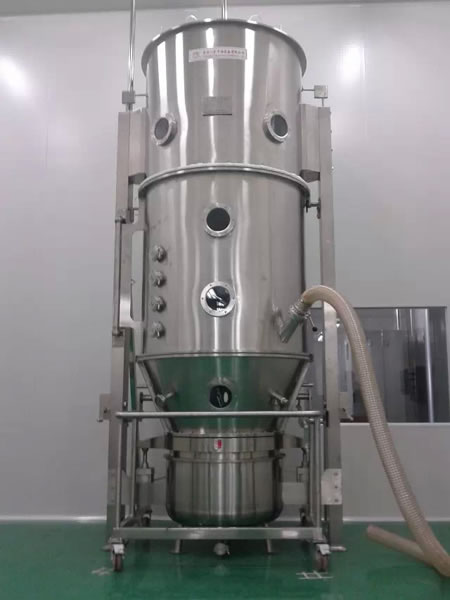

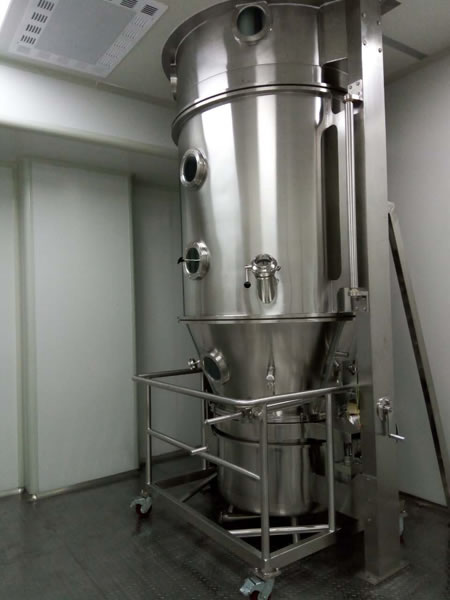

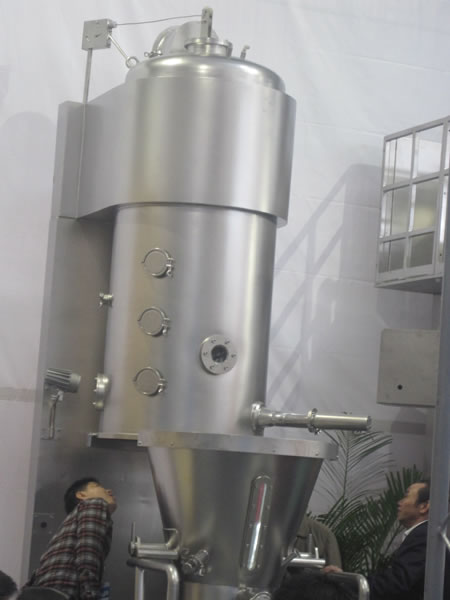

Granuladora de secado por atomización PGL-B (lecho fluidizado)
Industria farmacéutica: tabletas, granulos de cápsulas, gránulos de medicina china con pocos azúcares o sin azúcares.
Alimentos: cacao, café, leche en polvo, saborizantes y más.
Otras industrias: pesticidas, alimentos, fertilizadores químicos, pigmentos, teñidos y más.

La granuladora de secado por atomización integra atomización, secado y granulado fluidizado en una máquina integral para realizar granulación de líquidos en un solo paso. Este equipo es ideal para materias primas auxiliares y materias primas sensibles al calor. La eficiencia de la granuladora de secado por atomización es 1-2 veces mayor que el de las máquinas granuladoras por hervor FL. Puede reducir la humedad final de algunos productos en un 0.1% aproximadamente. La tasa del perfilado de gránulos es de más del 85% con 0.2-2mm de diámetro. El atomizador de flujo múltiple con rodillo interno mejorado puede manejar extractos de líquidos con gravedad de 1.3g/cm3.

Parámetros técnicos

Ítem		Especificaciones de la unidad	PGL-3B	PGL-5B	PGL-10B	PGL-20B	PGL-30B	PGL-80B	PGL-120B
Extracto de líquido	Mínimo	kg/h	2	4	5	10	20	40	55
Extracto de líquido	Máximo	kg/h	4	6	15	30	40	80	120
Capacidad de fluidización	Mínimo	kg	2	6	10	30	60	100	150
Capacidad de fluidización	Máximo	kg	6	15	30	80	160	250	450
Gravedad específica del líquido		kg/L	≤1.30
Volumen del contenedor de materia		L	26	50	220	420	620	980	1600
Diámetro de contenedor		mm	400	550	770	1000	1200	1400	1600
Energía de ventilador de succión		kw	4.0	5.5	7.5	15	22	30	45
Energía de ventilador auxiliar		kw	0.35	0.75	0.75	1.20	2.20	2.20	4
Vapor	Consumo	kg/h	40	70	99	210	300	366	465
Vapor	Presión	Mpa	0.1-0.4
Energía del calentador eléctrico		kw	9	15	21	25.5	51.5	60	75
Aire comprimido	Consumo	m 3 /min	0.9	0.9	0.9	0.9	1.1	1.3	1.8
Aire comprimido	Presión	Mpa	0.1-0.4
Temperatura operativa		°C	Regulada automáticamente desde temperatura ambiente a 130°C
Contenido de agua del producto		%	≤0.5% (depende del material)
Tasa de recolección del producto		%	≥99%
Nivel de ruido de la máquina		dB	≤75
Peso		kg	500	800	1200	1500	2000	2500	3000
Diámetro de máquina principal	Φ	mm	400	550	770	1000	1200	1400	1600
	H 1	mm	940	1050	1070	1180	1620	1620	1690
	H 2	mm	2100	2400	2680	3150	3630	4120	4740
	H 3	mm	2450	2750	3020	3700	4100	4770	5150
	B	mm	740	890	1110	1420	1600	1820	2100

Ejemplo de elección de modelo: Supongamos que hay 120kg de extracto líquido I (incluye 30% sólido) y 60kg de semilla II en un contenedor, de I y II podemos obtener un producto teórico M=mI+mII=120kg×30%+60kg=96kg, tiempo de funcionamiento T=120kg/30kg/h=4h, de la tabla de parámetros podemos determinar que la cantidad de fluidización está dentro de la variedad de carga estándar. Si requerimos dos tandas en un solo tiempo de elaboración, puede utilizarse el modelo PGL-30B.
